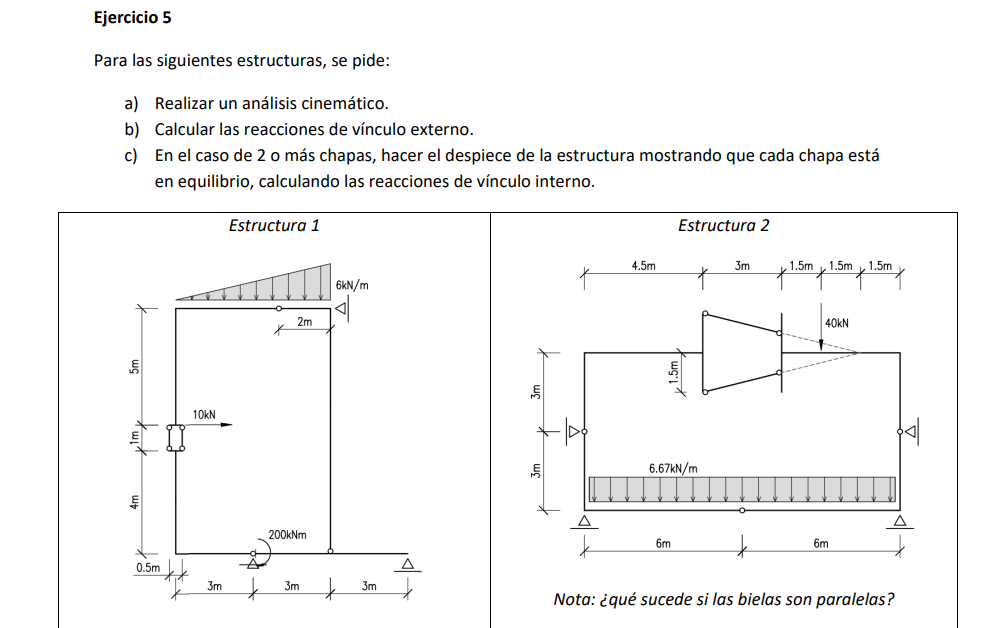

Hola profes estoy practicando análisis cinemático, hice de este ejercicio y quería consultar si esta bien como lo plantee (es la estructura 1). lo encare como por dos lados no logre pensarlo como yendo en un solo sentido y no se si es valido ese razonamiento porque en clase siempre partimos de una chapa fija y vamos en un sentido hasta llegar al final. Gracias.
era una cadena cerrada recien me di cuenta, disculpen.
Buenas Tomas,
Te punteo algunas cosas a tener en cuenta:
- Como bien te diste cuenta, es una cadena cerrada, la formula de GL= n de chapas + 2 no funcionaria aca. Ya que esa formula solamente es valida en cadena abierta. Tendrias que usar la formula de GL= 3 n - 2 a. Donde cada chapa (n) da 3 GL y por cada articulacion (a) quita 2 GL.
- Las bielas no aportan ninguna CV, lo unico que aportan es una articulacion. Esta articulacion se encuentra prolongando las bielas y viendo donde cortan. Mira la estructura 2, al prolongar las bielas encontramos que tiene una articulacion ficticia en donde se cortan (NO es un PF, sino una articulacion). Llevando eso a la estructura 1, estas rectas se cortan en el impropio vertical, generandome una articulacion A34 en el impropio vertical. Esta articulacion restringue 2 GL que estarias tomando en cuenta en la formula de GL.
-Te deberia quedar CV=GL=4.
- S1 y S2 esta bien el analisis que hiciste para fijarlas, ya despues la parte donde fijas S3 y S4 estarian mal porque no existe un PF dado por las bielas. Te doy una ayuda para fijar S3 y S4, fijate que pasa con las articulaciones A14, A23 y la articulacion del impropio A34.
- Y cabe aclarar que esta perfecto que analices primero CV=GL y si existe V.A para poder afirmar que es isoestatico y cinematicamente estable.
Te punteo algunas cosas a tener en cuenta:
- Como bien te diste cuenta, es una cadena cerrada, la formula de GL= n de chapas + 2 no funcionaria aca. Ya que esa formula solamente es valida en cadena abierta. Tendrias que usar la formula de GL= 3 n - 2 a. Donde cada chapa (n) da 3 GL y por cada articulacion (a) quita 2 GL.
- Las bielas no aportan ninguna CV, lo unico que aportan es una articulacion. Esta articulacion se encuentra prolongando las bielas y viendo donde cortan. Mira la estructura 2, al prolongar las bielas encontramos que tiene una articulacion ficticia en donde se cortan (NO es un PF, sino una articulacion). Llevando eso a la estructura 1, estas rectas se cortan en el impropio vertical, generandome una articulacion A34 en el impropio vertical. Esta articulacion restringue 2 GL que estarias tomando en cuenta en la formula de GL.
-Te deberia quedar CV=GL=4.
- S1 y S2 esta bien el analisis que hiciste para fijarlas, ya despues la parte donde fijas S3 y S4 estarian mal porque no existe un PF dado por las bielas. Te doy una ayuda para fijar S3 y S4, fijate que pasa con las articulaciones A14, A23 y la articulacion del impropio A34.
- Y cabe aclarar que esta perfecto que analices primero CV=GL y si existe V.A para poder afirmar que es isoestatico y cinematicamente estable.
