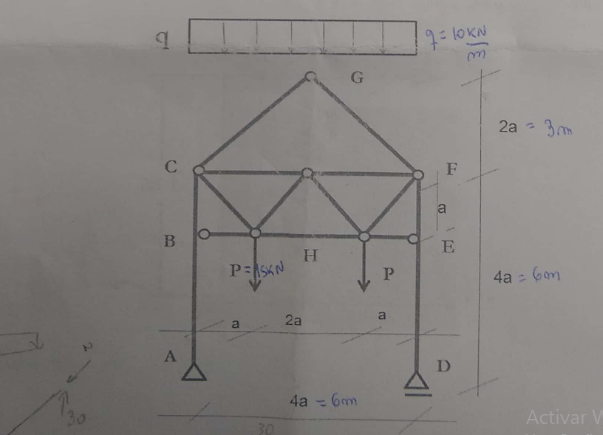

Hola profe, estamos resolviendo este modelo que encontramos en el campus pero no sabemos como separar las chapas para con las ecuaciones, suponemos que habría que considerarla como una cadena de chapas cerrada pero no sabemos como dividirlas.
todo junto forma un pseudo cuerpo, por eso tiene 3 grados de libertad. Empezaría cortando las bielas horizontales con extremo en B y en E, ponieno en evidencia los esfuerzos internos correspondientes. Esas bielas no pertenecen al reticulado. Luego abriría en G.
Si no se entiende, escribíme a rtoscano@fi.uba.ar.
Saludos,
Si no se entiende, escribíme a rtoscano@fi.uba.ar.
Saludos,
Perfecto profe, muchas gracias. Y las barras CG y FG pretenecen al reticulado?
NO!! Son barras de alma llena. Son barras bi-articuladas, pero con carga en el tramo Tienen esfuerzo axil pero también flexión y corte.
