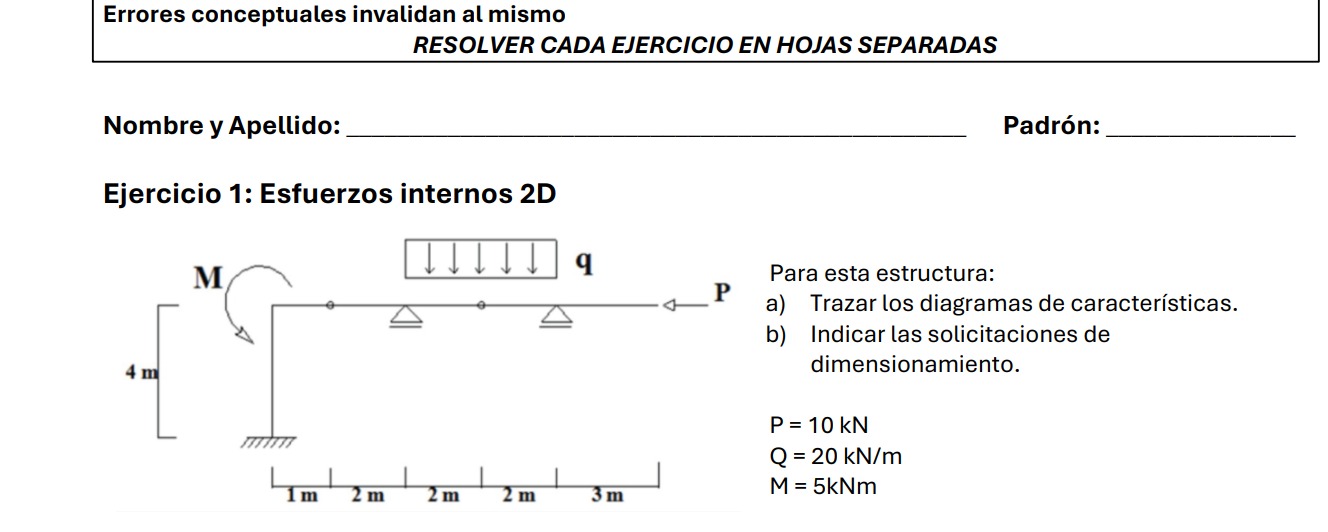

Hola, disculpen otra duda. En este ejercicio, el momento aplicado en el nudo de la izquierda, al hacer el diagrama de momentos, debemos graficarlo en ambas barras o solo en la barra de arriba? Gracias.
Amalia,
No podría estar en ambos, ¿por qué? pues si no, no cierra el equilibrio de nudo. Debería de estar en la viga, pues, si está exáctamente en el nudo, entonces, cuando vos analices sección a sección, la columna no siente el efecto de M (un infinitesimal antes del nudo cortás para trazar el diagrama), por ello, se va a ver reflejado en la viga (justo un diferencial después del nudo).
Saludos!
