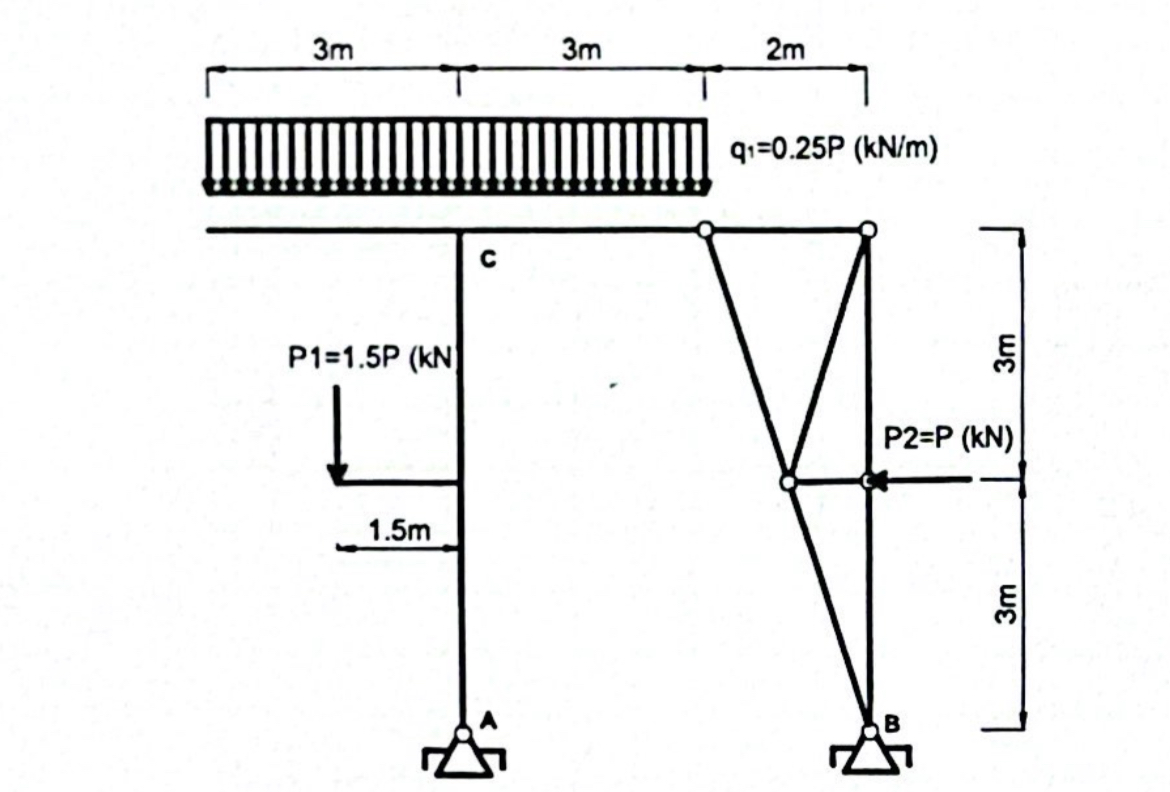

Buenass, tengo una duda con el diagrama de corte de esta estructura, cuando lo hago para la viga horizontal, la fuerza de 1,5P que generaria un salto en este, lo generaria justo donde empieza la viga vertical?
Buenas! cómo andas?
El efecto que genera la carga P1 se verá justo después del nudo C, pero ojo! también hay que considerar a la vertical del apoyo A si es que esta tuviese valor no nulo. Tendrías que analizar todas las fuerzas verticales actuando para ver el valor de Q y ahí notarás cómo será el salto. Antes del nudo, solo la distribuida.
Vale aclarar, esto es si cortás y mirás ''a izquierda''. Podrías, también, ver todo ''a derecha'' y verificar con eso :)
Saludos!
