Número de respuestas: 2

Buenas tardes!

Disculpen las molestias. Quería consultarles respecto a una duda de un ejercicio de unos de los videos. Especificamente, el de "Diagramas en una cadena abierta de dos chapas: 3:15:59"

Cuando quiero hacer el diagrama de cortes, hay una parte de la estructura que me queda igual que en el video, pero con el signo contrario. Creo entender lo que explican en el video, pero no sé bien porque lo que yo hice estaría mal.

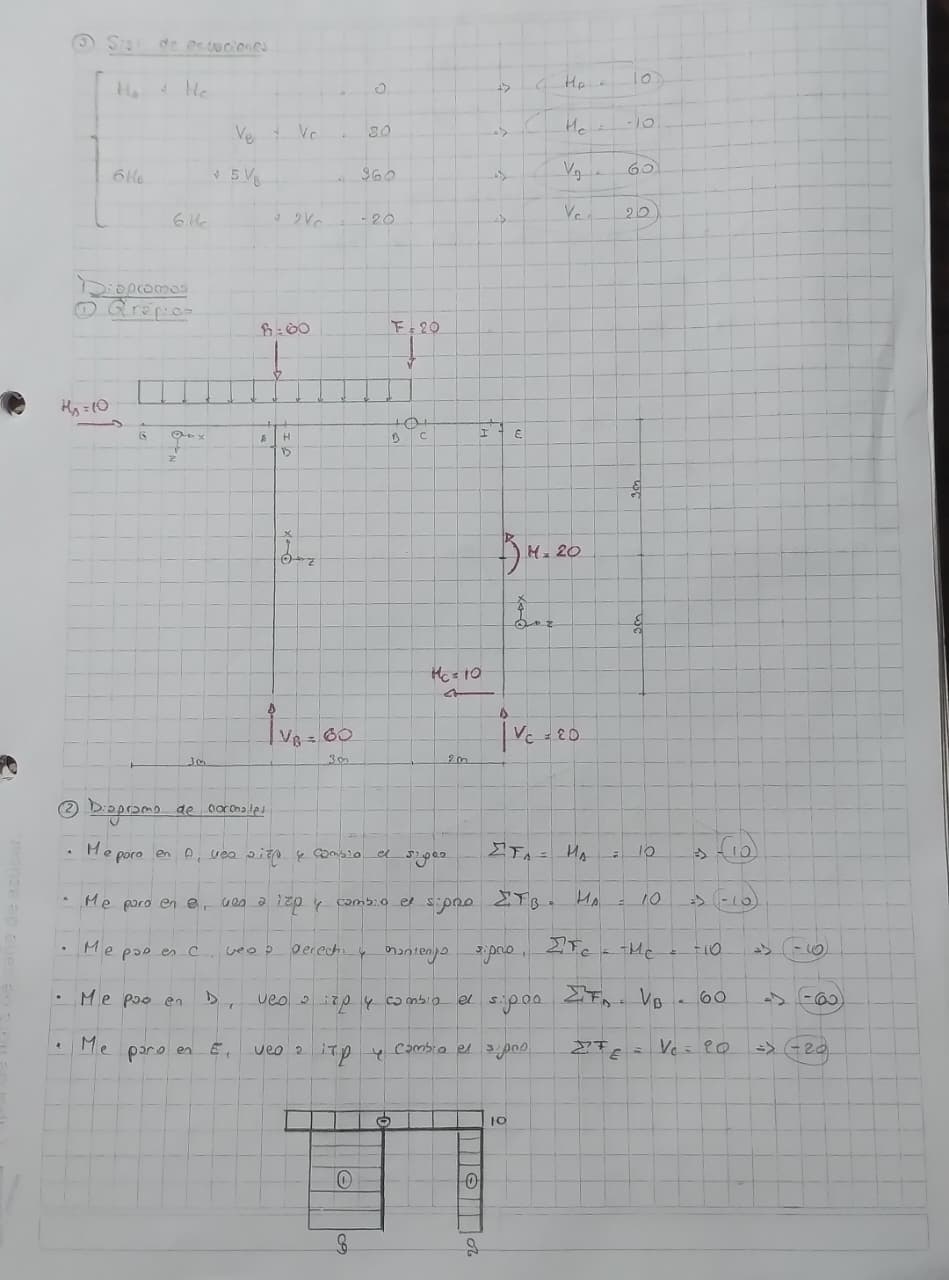

Les adjunto las fotos a continuación:




Muchas gracias!!!

En respuesta a CASANOVA TIMOTEO AGUSTIN

Re: Ejercicio video - Diagramas en una cadena abierta de dos chapas: 3:15:59

de VAZQUEZ BARBATTO LUCAS -
Timoteo:

En el diagrama tenes dos errores:
1- El signo del diagrama entre la articulación y la columna derecha: Si haces la resultante de las fuerzas que tenes a la derecha, esta es para "arriba" por lo cual es negativa segun tu terna y al ser la cara positiva mantenemos el signo.
2- La parte que tiene carga distribuida: Respecto a esto dos cosas:
            - La q es la misma en toda la viga, por lo que la pendiente debe ser la misma.
            - En la T vas a tener un salto en tu diagrama de corte, al llegar la reaccion Vb tenemos un salto de igual valor que Vb, es por ello que previo a la columna tenes -30 y posterior a la columna tenes +30

El diagrama del video es correcto.

Saludos

Lucas
