Hola! Cómo estás?
Para poder encarar este tipo de estructuras, es conveniente reconocer un caso en especial de las cadenas cerradas. Este es aquel en el cual se forma con tres chapas unidas, formándose una especie de ''triángulo'': si nosotros observamos, vamos a notar que el movimiento relativo que se tienen una chapa respecto a la otra, es nulo pues esta configuración imposibilita esto. Consecuentemente, se considerará a la cadena cerrada de tres chapas como un único cuerpo rígido.
A su vez, si le sumamos otras dos chapas formando otro ''triángulo'' se repite la idea y ocurre lo mismo, sigue existiendo un cuerpo único. Esto figura en los apuntes teórico de Cuerpos Vinculados (pág. 14).

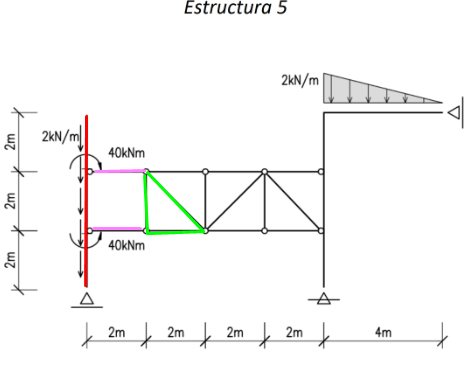

Con esto en mente, en la estructura se puede observar que hay una chapa (columna) que está unida mediante bielas paralelas a una ''cadena cerrada de tres chapas inicial'', que se le van sumando dos bielas, formándose así triángulos hasta llegar al final. Fijate si podés seguir con esto. Igual, este tema se profundizará en Estructuras Reticuladas. Adjunto idea:
Avisá si sale! sino, lo reformulamos.
Saludos!
